广州旭朗评论:EPF8074G网络变压器产地

点击图片查看原图
品牌: HQST
OCL: 350
HOPIT: 1500V
单价: 4.28元/PCS
起订: 10 PCS
供货总量: 799058 PCS
发货期限: 自买家付款之日起 3 天内发货
所在地: 湖南 常德市
有效期至: 长期有效
最后更新: 2019-05-28 13:35
浏览次数: 0
购买
公司基本资料信息


产品详细说明

广州旭朗评论:EPF8074G网络变压器产地

湖南华强盛电子( www.hqst1688.cn)12年专业制造生产网络变压器,具体有T1/E1隔离变压器;ISDN/ADSL接口变压器;VDSL高通/低通滤波器模块、接口变压器;T3/E3、SDH、64KBPS接口变压器;10/100base、 1000base-TX网络滤波器;RJ45集成变压器;还可根据客户需要设计专用变压器。







广州旭朗评论:EPF8074G网络变压器产地



华强盛电子导读:本文简述网络变压器分类标准及分类,详述网络变压器各封装设计分类及制程



       网络变压器分类 网络变压器的封装设计


  一,网络变压器分类

  1,产品依据结构类型,可以分为两类:

  a. 离散性网络变压器(DiscreteLAN Magnetics Module);

  b. 内部集成磁性变压器模块的RJ45连接器 (RJ45 Connector with Integrated Magnetics,ICMs);





  2,产品依据客户焊接类型,可以分为两类:

  a. 表面贴装元件 (SMT,Surface Mount Type)

  b. 插件元件 (TH,Through-Hole Type)

  3,产品依据传输速率,可以分类四类:

  a. 10base-T,

  b. 10/100base-T,

  c. 1000 base-T,

  d. 10G base-T.

  今天,我们要详述的就是第二类情况,产品依据客户要焊接的类型,对封装的设计原因及分类




  二,网络变压器的封装设计原因及分类

  依据客户的焊接情况即产品接脚方式的不同,我们一般会分为

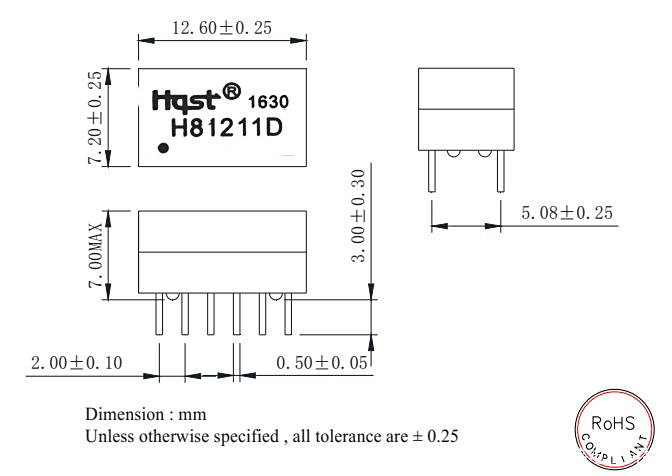

  1,直插式(Through hole or Dip)网络变压器也叫DIP网络变压器





  注:标准规格:

  DIP类产品在考虑客戶端 PCB 板厚 , Pin 长需为 3.00 mm ,PIN距优先设计为 2.54mm

  SMD类产品的标准脚距为1.27MM,设计时应以此脚距为优先设计






     表面贴片型网络变压器( SMD surface-mount device),也叫LAN filter网络变压器




  LAN filter 依照封装方式可分为 Molding type 与 Case type




   a,Molding type 网络变压器,线圈内封成形网络变压器

  Molding type网络变压器早期是业界为接受的一种封装方式 . 唯现今因为系统厂为要通过 RoHS 规范 , 必须使用较高温的IR-Reflow 制程(回流焊制程) , 过程中常使 molding type 产生龟現象.所以 case type 也成解决龟的方法之一 . Molding Type ( 线圈以 molding compound 封装成形)

  Molding type线圈内封成形首先是将线圈理在作为接脚的Lead frame(焊片)上











  b, Case type网络变压器 ,

  Case type网络变压器泛指所有将线圈在已有接腳的 Case 內 , 再灌胶的网络变压器系列产品

  Case type开放式网络变压器是目前为广泛使用的网络变压器之一,它较好的解决了产品回流焊时龟裂的问题,同时因制作简单操作成本易控制而成本目前受欢迎的网络变压器产品



  ——————————————————————————————————

网络变压器分类网络变压器的封装设计








广州旭朗评论:EPF8074G网络变压器产地

  湖南省石门华强盛电子科技有限公司(http://www.wangluobianyaqi.cn )是一家民间独资企业,2006年年建厂。公司从生产简单的网络变压器线圈开始,发展成为生产各类网络通讯元件,如网络变压器,RJ45连接器、共模电感,贴片电感、耦合变压器、RJ等系列性连接器件的生产厂家。   所生产产品广泛应用于: 电脑计算机、路由器、交换机、网络播放器、机顶盒、蓝光DVD、网卡、光纤收发器、集线器、光端机、移动硬盘、数码相机、可视电话、以及与网络通讯、电信、航天航空、汽车、设备等领域。   华强盛公司经过这几年的高速发展,公司已发展成为国内知名的通讯连接器生产厂家之一。依靠稳定的品质、的价格优势、快速的交货周期,为华强盛在业界赢得了良好的口碑和众多国内外客户信赖。产品已销往美、日、韩、欧等数十个国家和地区,目前已与:三星、中兴、创维、伟创力、智邦、普联、亚旭、LG、富士康、吉祥腾达、华硕、MOXIE、友讯等客户建立了忠实的合作伙伴关系。并铸造了其行业品牌-HQST。顺应科技产业的快速发展和日益激增的市场需求,华强盛对于推动产品研发与强化员工专业素质更是不遗余力,终以满足广大客户的需求为高宗旨而努力奋斗。
